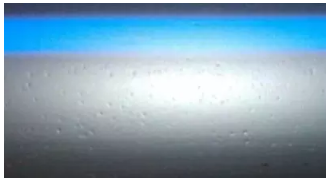

在生产过程中什么原因造成PVC管、PE管表面有麻点？

PVC管、PE管生产过程中表面麻点的原因可能是由于熔料中含有杂质，定型套水流不合适或水中含有杂质等原因造成的。

1、由于机头或机筒中原料加热时间过长，机头和螺筒不清洁或加工温度太高或螺杆损伤都容易产生老化料，挤出时形成大的麻点成凹洞，特别是在添加回用料时，这种情况应在停机1.5小时左右停加粉碎料，若停机后4小时不开机应迅速将温度降到150-200℃内，降低原料的分解程度，还应注意检查加工温度是否适应挤出要求。

2、原料潮湿时PE管材及PVC管材表面产生小气泡定型后形成麻点，观察这类麻点在挤出的反方向上有拉伸形成的小尾巴，这时需对原料烘干处理。

3、原料中有难以塑化的杂质时，也会产生麻点，这类麻点较大时可以看出麻点中部的杂质成分。

4、原料中有较多的难以塑化的晶点成份时也可以产生麻点，这时需提高加工温度或更换原料。

5、定型套的冷却水量不均匀造成管材表面麻点，Φ315以上各种规格管材或多或少都存在此类现象，原因是随口径的增大，定型套受冷却水分布受重力影响越大，所需冷却水量越大，形成完整水膜越困难，应调整各进水管的水流量，适当增大上部水流量或增大冷却效果差的部位的水流量。

6、由于定型套冷却水道堵塞导致水量不匀会造成麻点分布有规律，有时是直线排列于管子表面局部，这种情况下应清成调节流道孔隙，以保证冷却水的匀成膜，从而避免麻点出现。

7、水量太大造成PVC管、PE管管件表面麻点，这种情况主要发生在孔式定型套上，由于定型套内部流道不分区，水由重力作用下部分水压较大，水量较多，而上部水量较小，管材表面较软，造成水压大的地方出现麻点。

8、原材料中存在劣质产品，稳定剂是最为复杂和主要的原材料之一，稳定剂的好坏取决于水滑石 ，PVC管、PE管管材钙锌稳定剂专用水滑石是我公司根据PVC管材的特点而研发的专用水滑石，生产出来的PVC管材特点是：白度好，韧性高，强度牢，环刚度数值大，维卡温度高、光亮度好，不易出现凹凸不平的现象。管材钙锌稳定剂专用水滑石对稳定剂的好处是，改善初期白度和长期稳定性！适合于环保硬制中小口径排水管钙锌稳定剂。水滑石和其它助剂复配使用作为热稳定剂，不但其热稳定时间延长，达到40min以上，而且其初期着色大为改善。
